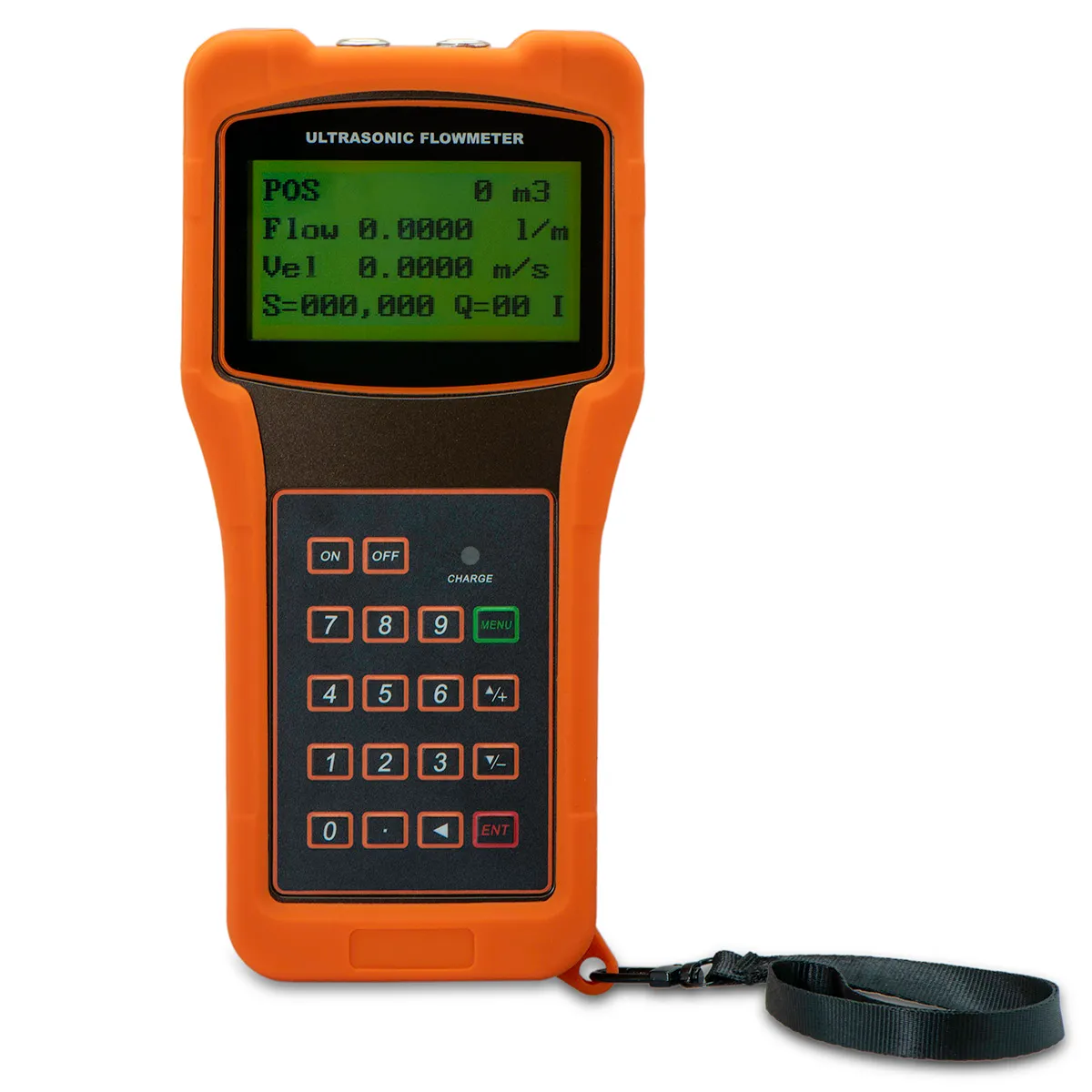

Flujómetro ultrasónico portátil Q&T, TOB-2014H
El flujómetro ultrasónico portátil Q&T mide el caudal sin cortar la tubería ni tocar el líquido. Dos transductores clamp-on emiten pulsos ultrasónicos en direcciones opuestas; la diferencia de tiempo entre ambas señales entrega la velocidad del flujo.
Descripción
El flujómetro ultrasónico portátil TOB-2014H, de Q&T, mide el caudal de líquidos en tuberías cerradas sin cortar la cañería ni interrumpir el proceso. Dos transductores clamp-on se instalan por fuera de la tubería, en montaje V, Z o W según el diámetro y el material, y alternan funciones de emisor y receptor. Al emitir pulsos ultrasónicos en direcciones opuestas, el equipo calcula el tiempo que tarda cada señal en atravesar el líquido; la diferencia entre ambos tiempos entrega la velocidad de flujo. Como el sensor no toca el fluido, no se ve afectado por presión, corrosión ni desgaste.
Aplicaciones de uso
- Agua potable, fría o caliente, y aguas residuales
- Derivados del petróleo: crudo, lubricantes, gasolina
- Químicos como alcoholes y ácidos
- Bebidas y alimentos líquidos
- Líquidos ultrapuros
- Mantenimiento industrial y gestión hídrica
- Climatización (HVAC) y minería
- Plantas de tratamiento y sistemas de distribución de agua
- Verificación puntual de medidores de flujo fijos ya instalados
Especificaciones técnicas
| Especificación | Detalle |
|---|---|
| Principio de medición | Ultrasónico, método de tránsito (transit-time) |
| Rango de diámetro de tubería | DN 15 – DN 6.000 mm, según transductor |
| Rango de velocidad de flujo | 0,2 a 32,0 m/s |
| Exactitud | ±1% de la lectura (con velocidad mayor a 0,2 m/s) |
| Repetitividad | ±0,2% del valor medido |
| Linealidad | ±0,5% del valor medido |
| Material particulado permitido | Hasta 1% del volumen total del líquido |
| Rango de temperatura del sensor | -30°C a 90°C |
| Método de montaje del sensor | V, Z o W, según diámetro y material de la tubería |
| Unidades de medición | Metro cúbico, litro, pulgada cúbica, galón americano, galón inglés, tambor de aceite, tambor líquido americano e inglés |
| Totalizador | Registro neto, positivo y negativo, 7 dígitos |
| Pantalla | LCD retroiluminada |
| Registro de datos | 2.000 registros en memoria flash |
| Comunicación | Interfaz RS-232 para monitorear el caudal desde un PC |
| Alimentación | Batería interna Ni-MH recargable, autonomía mayor a 12 horas |
| Dimensiones | 210 x 90 x 30 mm |
| Formato | Equipo de mano portátil, con maletín de transporte |
Transductores disponibles
El equipo se elige junto con el transductor que corresponde al diámetro de la tubería a medir.
Desliza la tabla hacia la derecha para ver todos los datos →
| Transductor | Rango de diámetro | Temperatura |
|---|---|---|
| TS-1 / TS-2 | DN 15 – DN 100 mm | -30°C a 90°C |
| TM-1 | DN 50 – DN 1.000 mm | -30°C a 90°C |
| TL-1 | DN 300 – DN 6.000 mm | -30°C a 90°C |
| TS-2-HT | DN 15 – DN 100 mm | -30°C a 160°C |
| TM-1-HT | DN 50 – DN 1.000 mm | -30°C a 160°C |
| TL-1-HT | DN 300 – DN 6.000 mm | -30°C a 160°C |
Qué incluye

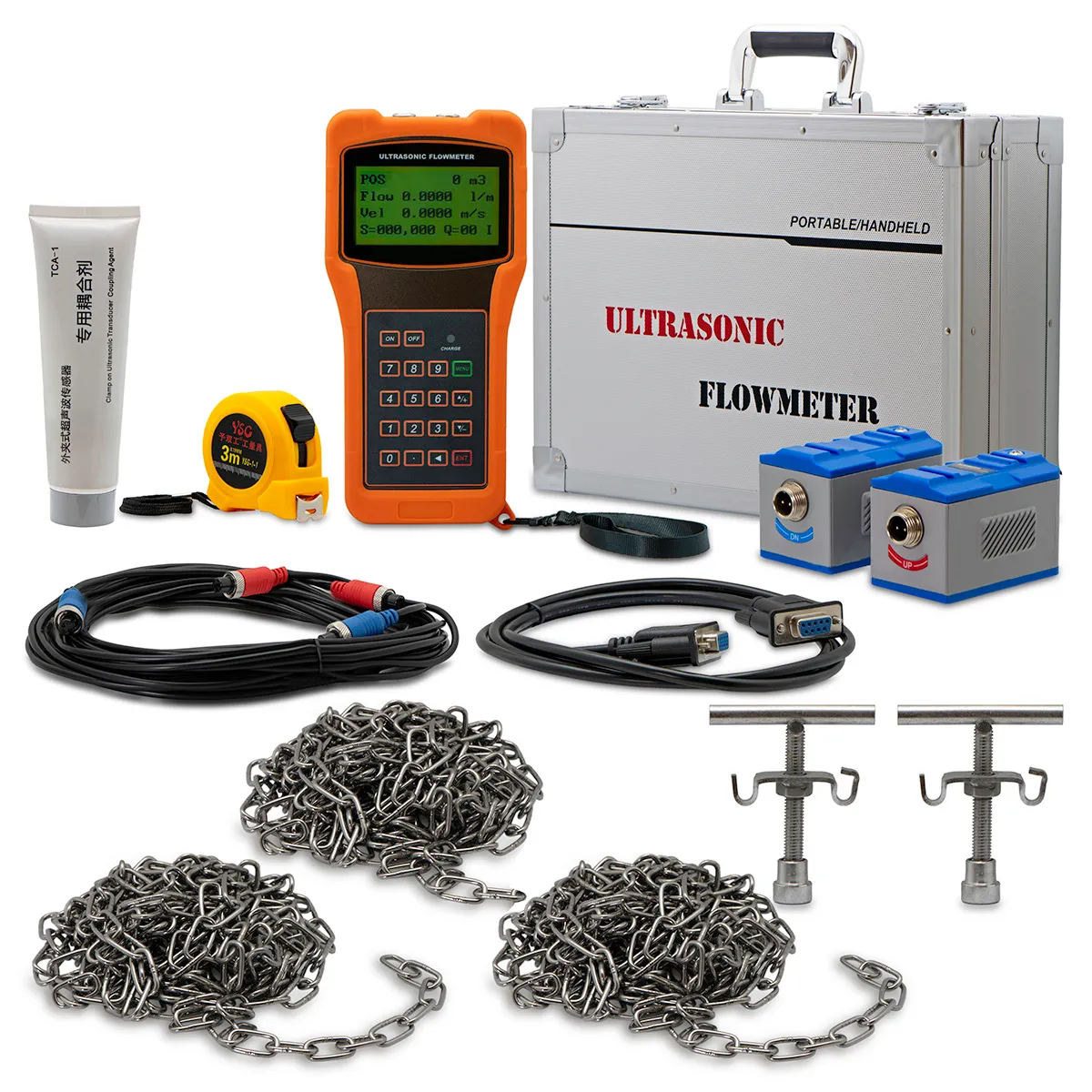

El kit estándar viene con 2 sensores clamp-on, 2 cables de señal ultrasónica, cable serial para RS-232, adaptador de corriente 100–240 VAC, acoplador ultrasónico, correas y cinta de ajuste, cadena de sujeción de 3 m para tuberías no magnéticas, maleta de transporte y manual de usuario.
En Obinu llevamos años proveyendo instrumentación de flujo a plantas industriales en Chile. Habla con un vendedor y cotiza tu flujómetro ultrasónico portátil indicando el diámetro de tu tubería para que te recomendemos el transductor correcto. Escríbenos aquí.
